Серія Standard

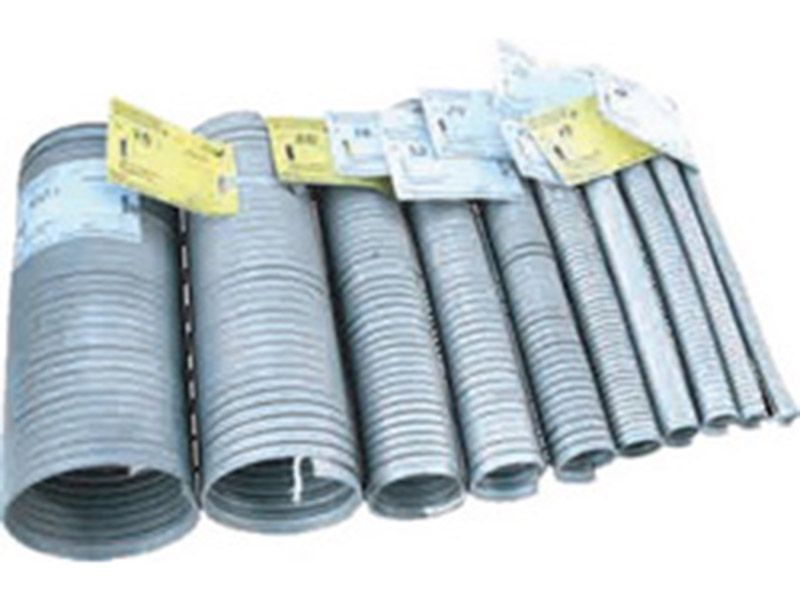

Металорукав ТМ SСаТ серії “standard” з оцинкованої стрічки призначений для створення якісних, стійких до механічних пошкоджень і негативних впливів навколишнього середовища трас електропроводки.

Технічні характеристики

Диаметр условного прохода, Ду, мм	Наибольший наружный диаметр, D, мм	Наименьший внутренний диаметр, d, мм	Наименьший эксп. радиус изгиба, r, мм	Разрывное усилие, Н(кгс), не менее	Масса 1м, кг, не более
3,8	6,2	3,0	25	147,1(15)	0,05
6	9,8	5,1	35	294,5(30)	0,12
8	11,6	7,8	40	392,3(40)	0,15
10	13,9	9,1	55	441,3(45)	0,20
12	15,9	10,9	75	686,4(70)	0,22
15	18,9	13,9	75	784,5(80)	0,26
18	21,9	16,9	90	833,5(85)	0,31
20	24,0	18,7	90	980,7(100)	0,35
22	26,0	20,7	110	980,7(100)	0,44
25	30,8	23,7	110	1078,7(110)	0,65
32	38,0	30,4	150	1274,8(100)	0,82
38	44,0	36,4	180	1471,0(150)	0,95
50	58,7	46,5	245	2451,7(250)	1,40
60	70,3	56,5	290	2451,7(250)	1,55
75	85,5	71,5	350	2451,7(250)	2,30
100	110,0	96,0	395	2451,7(250)	3,00

Діаметр умовного проходу (Ду): від 3,8 мм до 100 мм;
Матеріал: сталева оцинкована стрічка;
ущільнення:

без ущільнення (Р3-Ц);
з бавовняним ущільненням (тип Р3-Ц-Х);
з термостійким ущільненням (Р3-Ц-Т).

Кліматичне виконання і категорія розміщення: У3 по ГОСТ 15150.

Типорозміри металлорукава серії "standard"

Без уплотнения	Артикул	С х/б уплотнением	Артикул	С термостойким уплотнением	Артикул	Длина в бухте,м
РЗ-Ц-3,8	1110045					100*
РЗ-Ц-6	1110065	РЗ-Ц-Х-6	1111065			100*
РЗ-Ц-8	1110085	РЗ-Ц-Х-8	1111085			100*
РЗ-Ц-10	1110105	РЗ-Ц-Х-10	1111105	РЗ-Ц-Т-10	1112105	100*
РЗ-Ц-12	1110125	РЗ-Ц-Х-12	1111125	РЗ-Ц-Т-12	1112125	100*
РЗ-Ц-15	1110155	РЗ-Ц-Х-15	1111155	РЗ-Ц-Т-15	1112155	100*
РЗ-Ц-18	1110184	РЗ-Ц-Х-18	1111184	РЗ-Ц-Т-18	1112184	50
РЗ-Ц-20	1110204	РЗ-Ц-Х-20	1111204	РЗ-Ц-Т-20	1112204	50
РЗ-Ц-22	1110224	РЗ-Ц-Х-22	1111224	РЗ-Ц-Т-22	1112224	50
РЗ-Ц-25	1110253	РЗ-Ц-Х-25	1111253	РЗ-Ц-Т-25	1112253	25
РЗ-Ц-32	1110323	РЗ-Ц-Х-32	1111323	РЗ-Ц-Т-32	1112323	25
РЗ-Ц-38	1110383	РЗ-Ц-Х-38	1111383	РЗ-Ц-Т-38	1112383	25
РЗ-Ц-50	1110502	РЗ-Ц-Х-50	1111502	РЗ-Ц-Т-50	1112502	20
		РЗ-Ц-Х-60	1111601	РЗ-Ц-Т-60	1112601	10
		РЗ-Ц-Х-75	1111751	РЗ-Ц-Т-75	1112751	10
		РЗ-Ц-Х-100	1111001	РЗ-Ц-Т-100	1112001	10

* – бухти металлорукава довжиною 50м виготовляються за індивідуальним замовленням

Приклад умовного позначення:
РЗ – Ц – Х – 20 У3 ТУ У30201248.001-99
Р3 – Тип замка рукава (негерметичний);
Ц Матеріал стрічки (сталева оцинкована стрічка);
Х – Тип ущільнення (бавовняне ущільнення);
20 – Діаметр умовного проходу (Ду), мм;
У3 – Кліматичне виконання і категорія розміщення;
ТУ – Технічні умови.

Матеріал

Сталева оцинкована стрічка.
