Відгалужувач горизонтальний H=80
Аксесуар призначений для відгалуження кабельних трас в горизонтальному положенні.
Технічні характеристики

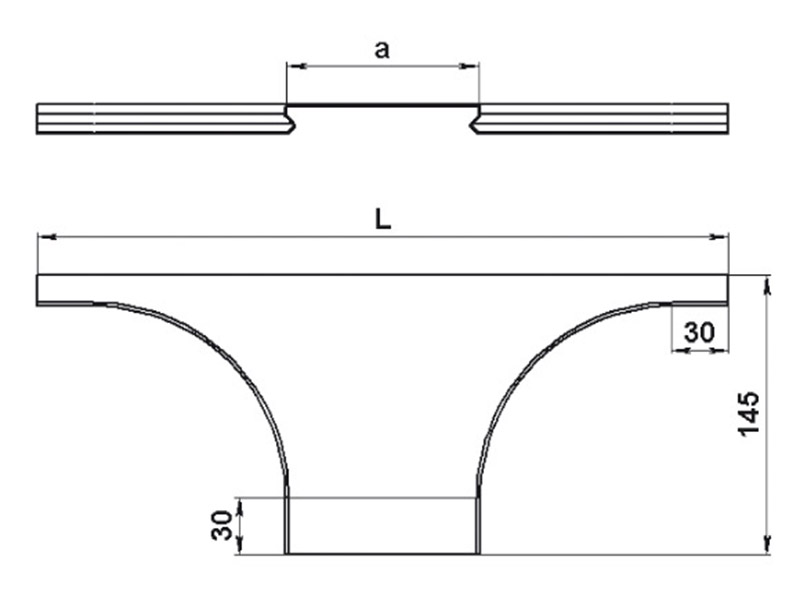

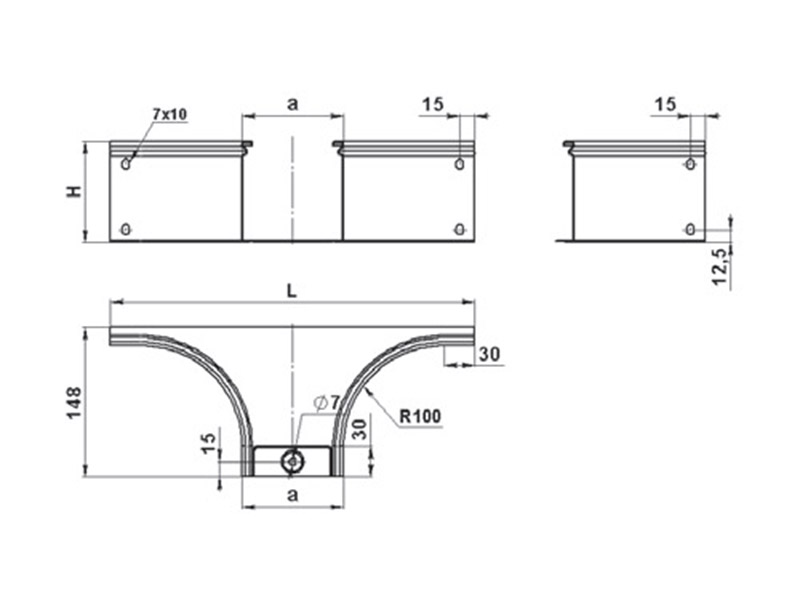

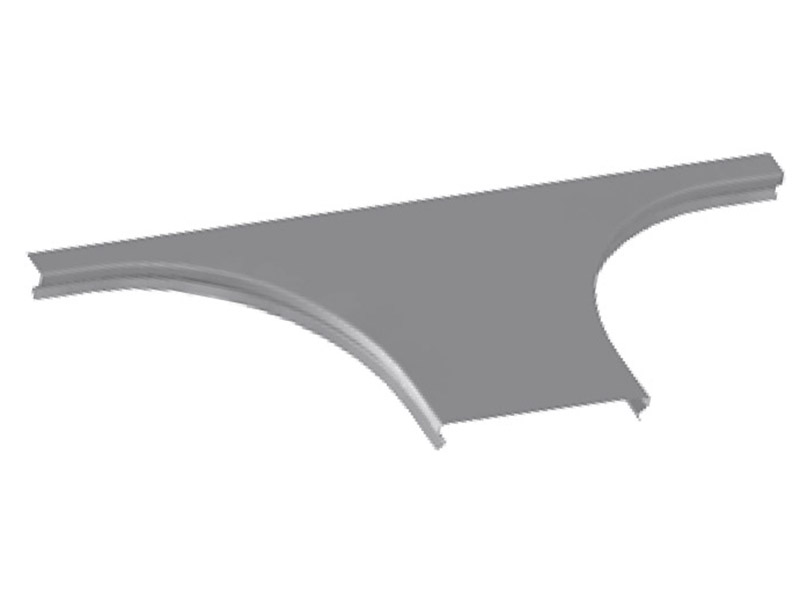

| Ответвитель горизонтальный | Ширина, a, мм | Длина, L, мм | Вес*, кг/шт. | Артикул | Крышки, Вес*, кг/шт. | Крышки, Артикул |
|---|---|---|---|---|---|---|
| 80х80 | 80 | 340 | 0,407 | 2342330 | 0,17 | 2342031 |
| 100х80 | 100 | 360 | 0,426 | 2343330 | 0,19 | 2343031 |
| 150х80 | 150 | 410 | 0,472 | 2344330 | 0,24 | 2344031 |
| 200х80 | 200 | 460 | 0,519 | 2345330 | 0,28 | 2345031 |
| 300х80 | 300 | 560 | 0,612 | 2346330 | 0,36 | 2346031 |
| 400х80 | 400 | 660 | 0,705 | 2347330 | 0,46 | 2347031 |
| 500х80 | 500 | 760 | 0,797 | 2348330 | 0,56 | 2348031 |
| 600х80 | 600 | 860 | 0,890 | 2349330 | 0,63 | 2349031 |
Товщина металу 0,8 мм
* Вага виробу не більше, кг.

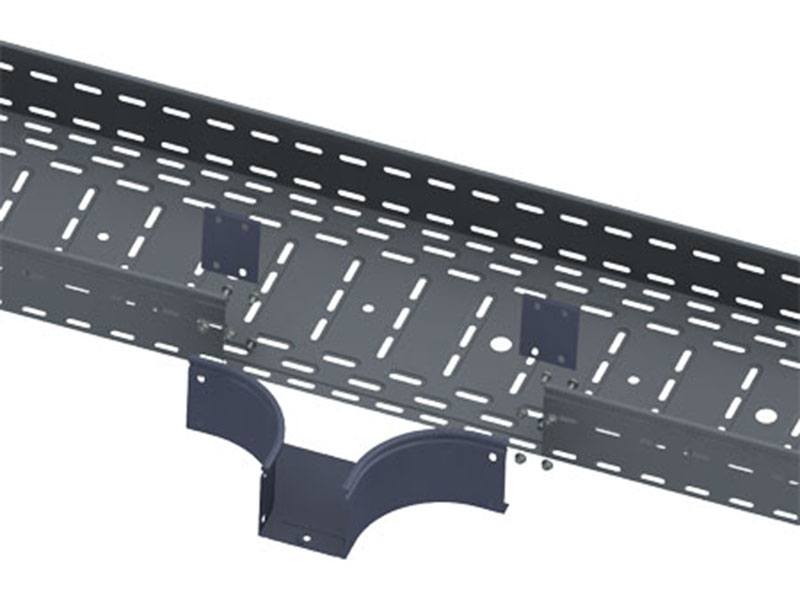

Аксесуар застосовується там, де необхідно виконати відгалуження від існуючої ділянки траси на необхідну ширину.
Для монтажу необхідно вирізати борт лотка на довжину L згідно з таблицею і закріпити аксесуар за допомогою:
– пластин з’єднувальних – 2 шт
– гвинтів М6х12 – 11 шт .;
– гайок М6 з насічкою – 11 шт.
Матеріал
Листова сталь оцинкована за методом Сендзимира.
