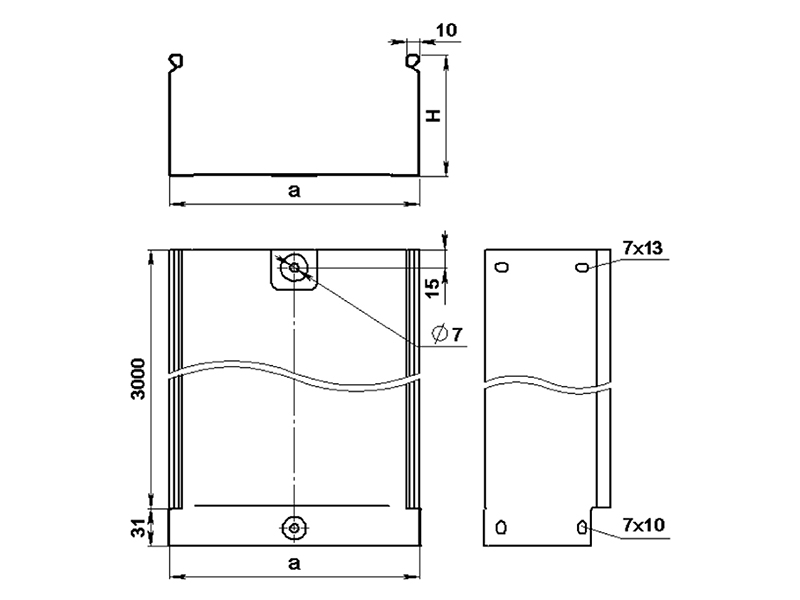

Лоток неперфорований H=80

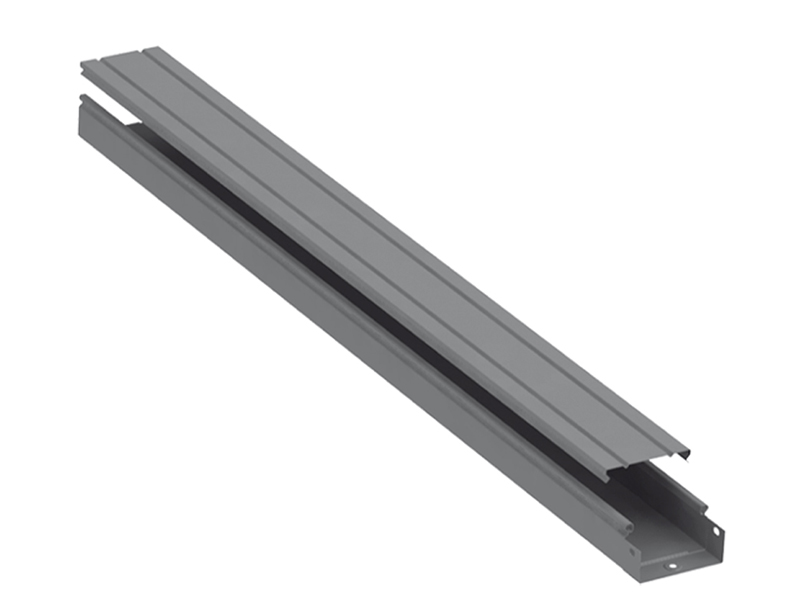

Кабельні лотки – це електротехнічні вироби, які являють собою металевий профіль. Вони виготовляються зі сталі, що оцинкована за методом Сендзимира з метою тривалої експлуатації. В залежності від призначення, лотки можуть бути перфорованими або без перфорації. Застосовуються, зазвичай, з кришкою – для підвищення ступеню захисту кабелів.
Технічні характеристики

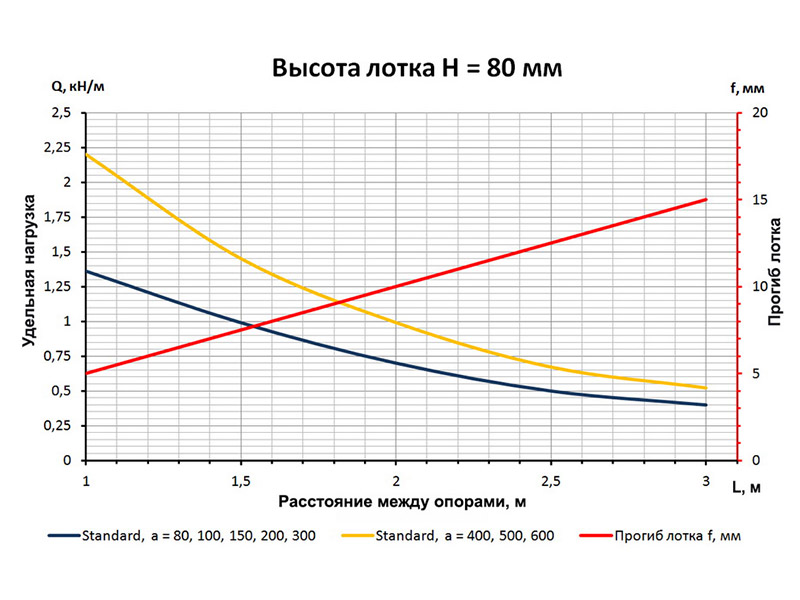

| ЛОТОК НЕПЕРФОРИРОВАННЫЙ | Ширина, a, мм | Нагрузка, Q, kH/м | Толщина металла, мм | Вес*, кг/шт. | Артикул | Полезное сечение, мм2 |
|---|---|---|---|---|---|---|
| S 80х80 | 80 | 1,36 | 0.7 | 4,68 | 2122320 | 5900 |
| S 100х80 | 100 | 1,36 | 0.7 | 5,00 | 2123320 | 7400 |
| S 150х80 | 150 | 1,36 | 0.7 | 5,85 | 2124320 | 11200 |
| S 200х80 | 200 | 1,36 | 0.7 | 6,65 | 2125320 | 15000 |
| S 300х80 | 300 | 1,36 | 0.7 | 8,31 | 2126320 | 22700 |
| S 400х80 | 400 | 2,20 | 1.0 | 14,29 | 2127340 | 30400 |
| S 500х80 | 500 | 2,20 | 1.0 | 16,68 | 2128340 | 38000 |
| S 600х80 | 600 | 2,20 | 1.0 | 19,06 | 2129340 | 45700 |
* Вага виробу не більше, кг.

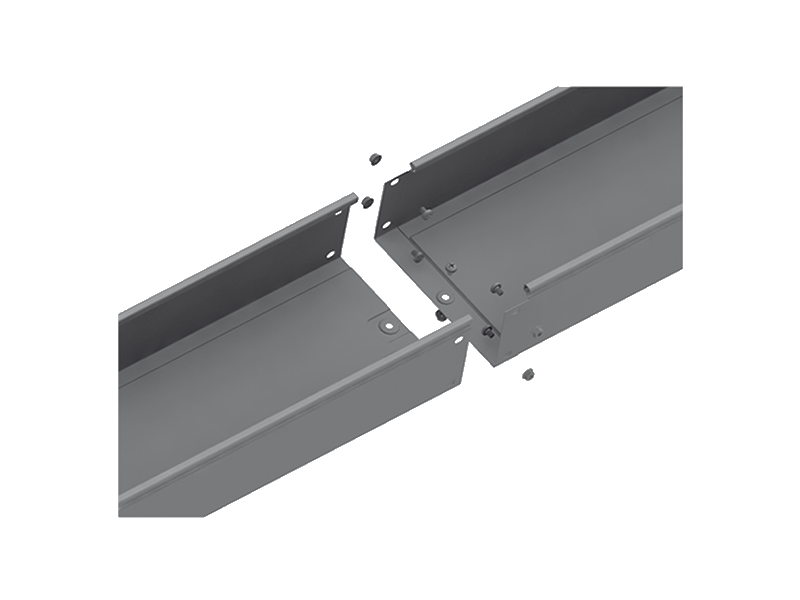

Лотки мають роз’єми “Мама” – “Папа”, за допомогою яких з’єднуються і кріпляться:
– гвинтами М6х12 – 5 шт .;
– гайками М6 з насічкою – 5 шт.
Стандартна довжина лотків – 3000 мм.
Під замовлення лотки можуть виготовлятися довжиною 6000 мм.
Матеріал
Листова сталь оцинкована за методом Сендзимира.
