Лоток перфорований H=50

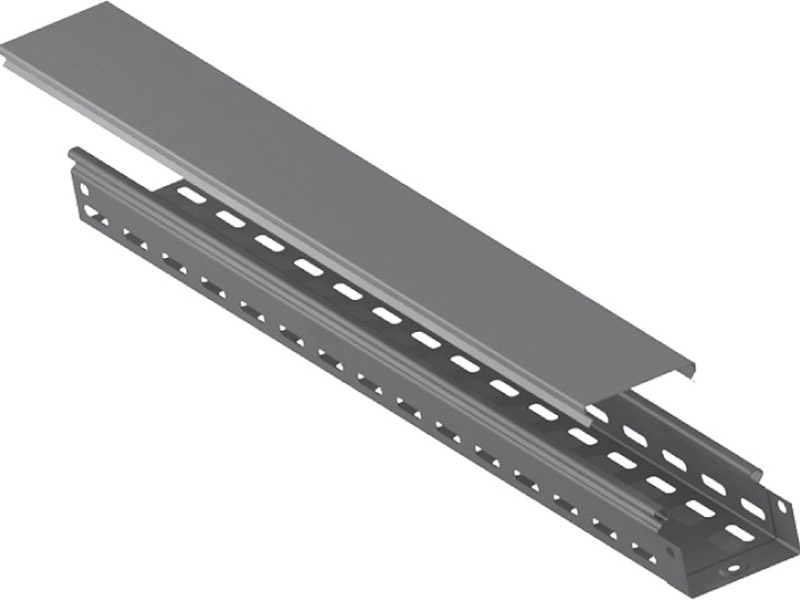

Кабельні лотки – це електротехнічні вироби, які являють собою металевий профіль. Вони виготовляються зі сталі, що оцинкована за методом Сендзимира з метою тривалої експлуатації. В залежності від призначення, лотки можуть бути перфорованими або без перфорації. Застосовуються, зазвичай, з кришкою – для підвищення ступеню захисту кабелів.
Технічні характеристики

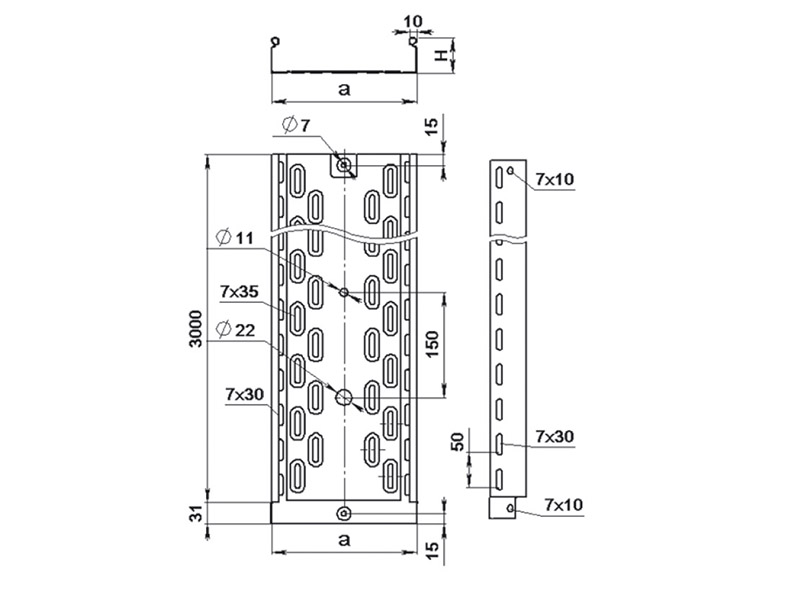

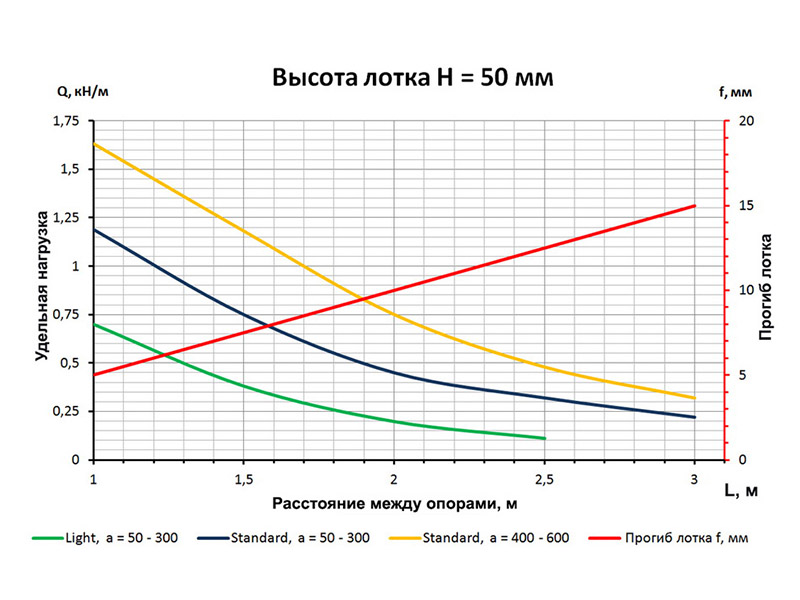

| ЛОТОК ПЕРФОРИРОВАННЫЙ | Ширина, a, мм | Нагрузка, Q, kH/м | Толщина металла, мм | Вес*, кг/шт. | Артикул | Полезное сечение, мм2 |
|---|---|---|---|---|---|---|
| S 50х50 | 50 | 1.19 | 0.7 | 2.91 | 2111220 | 2100 |
| S 100х50 | 100 | 1.19 | 0.7 | 3.67 | 2113220 | 4400 |
| S 150х50 | 150 | 1.19 | 0.7 | 4.50 | 2114220 | 6800 |
| S 200х50 | 200 | 1.19 | 0.7 | 5.46 | 2115220 | 9100 |
| S 300х50 | 300 | 1.19 | 0.7 | 7.12 | 2116220 | 13800 |
| S 400х50 | 400 | 1.63 | 1.0 | 12.10 | 2117240 | 18400 |
| S 500х50 | 500 | 1.63 | 1.0 | 14.23 | 2118240 | 23100 |
| S 600х50 | 600 | 1.63 | 1.0 | 16.52 | 2119240 | 27700 |
* Вага виробу не більше, кг.

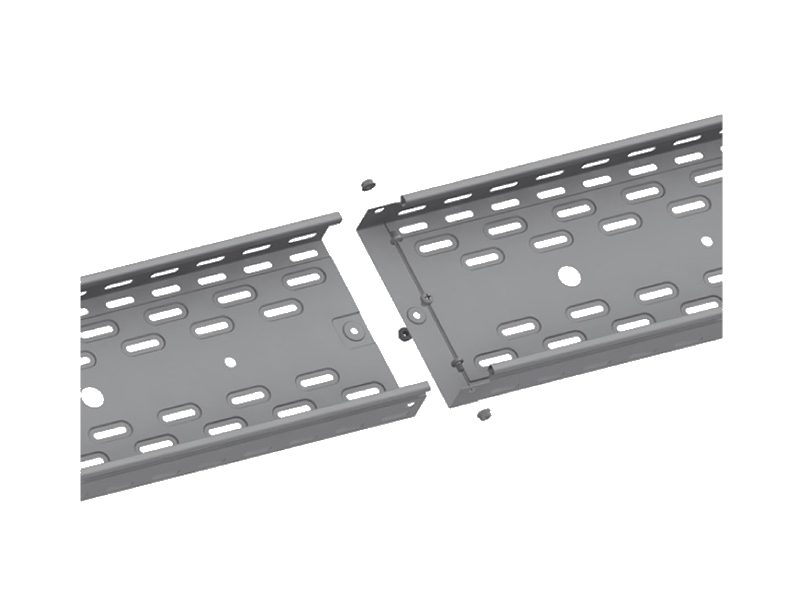

Лотки мають роз’єми “Мама” – “Папа”, за допомогою яких з’єднуються і кріпляться:
– гвинтами М6х12 – 3 шт .;
– гайками М6 з насічкою – 3 шт.
Стандартна довжина лотків – 3000 мм.
Під замовлення лотки можуть виготовлятися довжиною 6000 мм.
Матеріал
Листова сталь оцинкована за методом Сендзимира.
